رگولاتور گاز وظیفه دارد فشار گاز ورودی را در محدوده‌ای مناسب برای مصرف‌کننده یا بخش پایین‌دست نگه دارد. اما تنظیم فشار با قطع ایمنی جریان در شرایط غیرعادی یک وظیفه نیست. اشتباه گرفتن این دو نقش میتواند به انتخاب نامناسب تجهیز، تفسیر نادرست مشخصات فنی و افزایش ریسک بهره‌برداری منجر شود. این راهنما تفاوت رگولاتور، شیر قطع ایمنی و شیر اطمینان را برای مهندسان، پیمانکاران و خریداران تجهیزات گاز روشن می‌کند.
مبنای فنی مقاله، دامنه کاربرد استانداردهای اروپایی EN 334:2019+A1:2024 برای رگولاتورهای فشار گاز و EN 14382:2019+A1:2024 برای تجهیزات قطع ایمنی گاز است. این استانداردها برای همه رگولاتورهای خانگی یا تمام نصب‌های داخل ایران به‌طور خودکار قابل اعمال نیستند. انتخاب نهایی باید مطابق مقررات ملی، طراحی تأییدشده، گواهی محصول و نظر متخصص دارای صلاحیت انجام شود.
رگولاتور گاز چگونه کار می‌کند؟
رگولاتور با دریافت بازخورد فشار پایین‌دست، سطح بازشدگی مسیر عبور گاز را تغییر می‌دهد تا فشار خروجی نزدیک مقدار تنظیم‌شده بماند. عملکرد واقعی به فشار ورودی، دبی لحظه‌ای، مشخصات فنر و دیافراگم یا پایلوت، محدوده مجاز دما و طراحی خود تجهیز وابسته است. «فشار خروجی ثابت» در کاتالوگ، به معنی نبود تغییر فشار در تمام دبی‌ها و همه شرایط نیست.
چرا ظرفیت اسمی به‌تنهایی کافی نیست؟
ظرفیت عبور گاز باید در کمترین فشار ورودی قابل انتظار و بیشترین دبی طراحی بررسی شود. دبی اعلام‌شده برای یک نقطه آزمایش را نمی‌توان بدون منحنی سازنده به هر فشار و ترکیب گازی تعمیم داد. افت فشار لوله، فیلتر، اتصالات و نوسان مصرف نیز بر نقطه کار اثر دارند. در پروژه‌های صنعتی، بازبینی پدیده‌های گذرا و شرایط راه‌اندازی و توقف ضروری است.
شیر قطع ایمنی گاز چه تفاوتی دارد؟
شیر قطع ایمنی یا Safety Shut-Off Device (SSD) برای متوقف‌کردن جریان هنگام رسیدن فشار به شرایط تعریف‌شده حفاظتی به کار می‌رود. بر خلاف رگولاتور که پیوسته فشار را کنترل می‌کند، دستگاه قطع ایمنی در وضعیت خطا عمل می‌کند و طبق طراحی و استاندارد مربوط، راه‌اندازی مجدد آن معمولاً به مداخله مجاز نیاز دارد. استاندارد EN 14382 الزامات ساخت، آزمون، علامت‌گذاری و اندازه‌گذاری این گروه از تجهیزات را در دامنه کاربرد مشخص تشریح می‌کند.
قطع فشار بالا و قطع فشار پایین
بسته به معماری سامانه، حفاظت ممکن است در برابر افزایش بیش از حد فشار خروجی، کاهش غیرمجاز فشار یا هر دو طراحی شود. آستانه قطع باید با تحمل فشار تجهیزات پایین‌دست و نیازهای فرایندی هماهنگ باشد. تنظیم خودسرانه آستانه‌ها، بای‌پس‌کردن حفاظت یا بازکردن پلمپ بدون مجوز، اقدام ایمن و قابل توصیه‌ای نیست.
شیر اطمینان یا تخلیه فشار چه می‌کند؟
شیر تخلیه یا رلیف، بسته به طراحی، با خروج کنترل‌شده گاز به مسیر مجاز میتواند به محدودکردن افزایش فشار کمک کند. این عملکرد با قطع کامل جریان توسط SSD متفاوت است. انتخاب محل تخلیه، ظرفیت رلیف، شرایط تهویه و خطر ایجاد اتمسفر قابل اشتعال باید در طراحی مهندسی و ارزیابی خطر بررسی شود. وجود رلیف به‌تنهایی جایگزین حفاظت قطع ایمنی موردنیاز در یک سامانه نیست.

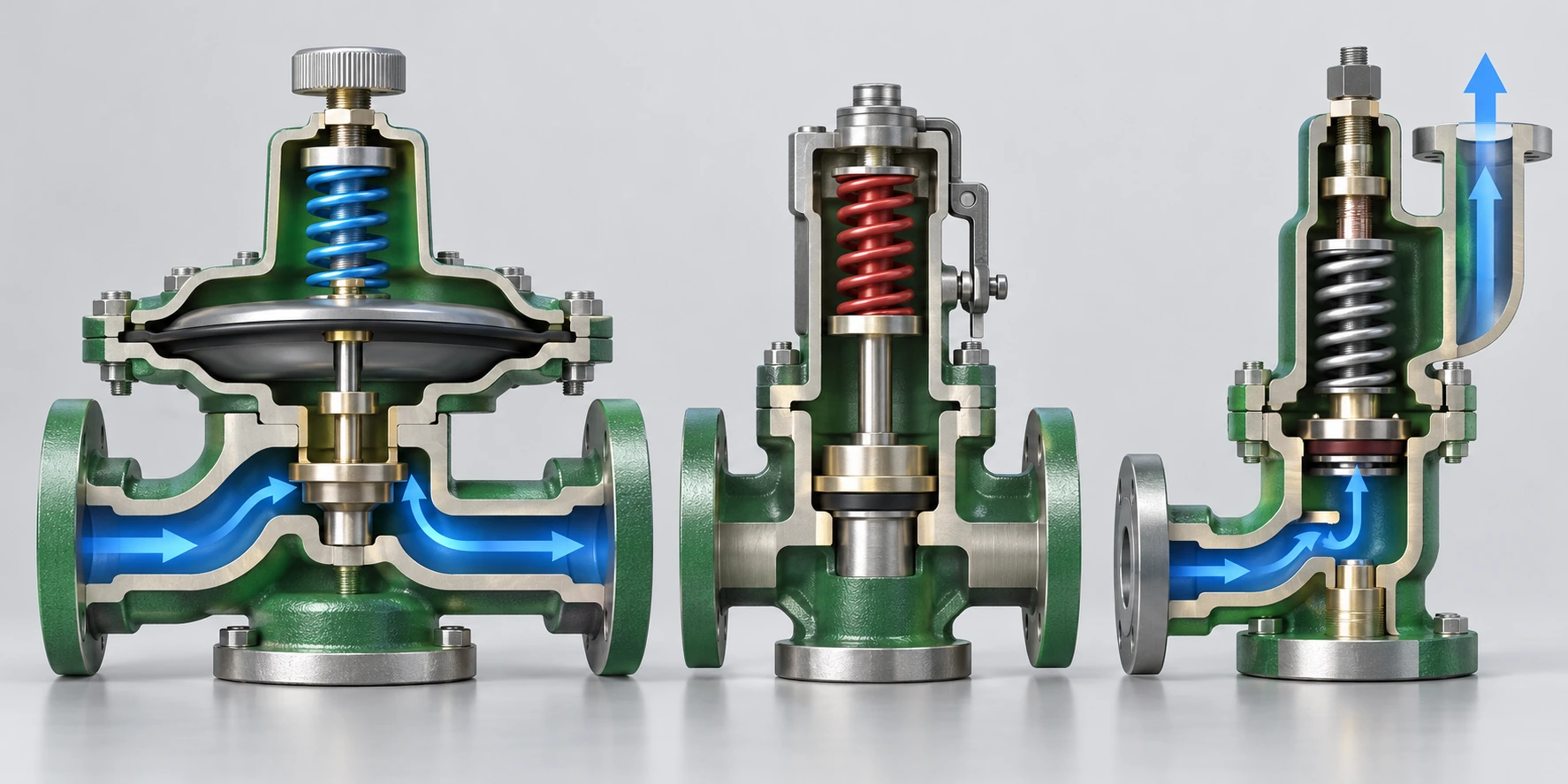

| تجهیز | کارکرد اصلی | وضعیت در حالت غیرعادی |
|---|---|---|
| رگولاتور فشار | تنظیم پیوسته فشار خروجی | رفتار به طراحی و حالت خرابی بستگی دارد |
| شیر قطع ایمنی SSD | قطع جریان در آستانه حفاظتی تعریف‌شده | قطع و نیاز به بازنشانی طبق دستورالعمل |
| شیر تخلیه/اطمینان | تخلیه کنترل‌شده برای محدودسازی فشار | ممکن است گاز را به مسیر ایمن تخلیه کند |
| کنتور گاز | اندازهگیری حجم عبوری | جایگزین رگولاتور یا حفاظت مستقل نیست |
رگولاتور گاز شهری و صنعتی چه تفاوت‌هایی دارند؟
عبارت‌های «رگولاتور گاز شهری» و «رگولاتور گاز صنعتی» نام یک استاندارد مشترک برای همه محصولات نیستند. در کاربرد خانگی، محدوده فشار و دبی و الزامات اتصال به وسایل مصرف‌کننده تعیین‌کننده‌اند؛ در کاربرد صنعتی، دامنه دبی، نوسان بار، الزامات تداوم سرویس، ابزار دقیق و سامانه‌های حفاظت می‌توانند پیچیده‌تر باشند. نباید از ظاهر مشابه دو تجهیز نتیجه گرفت که قابل جایگزینی هستند.
پنج پارامتر ضروری برای انتخاب و خرید
- حداقل و حداکثر فشار ورودی در شرایط واقعی شبکه، نه فقط مقدار اسمی.
- فشار خروجی موردنیاز و محدوده تغییرات مجاز در کمترین و بیشترین دبی.
- نوع گاز، دمای محیط و گاز، و سازگاری جنس قطعات با سیال و شرایط نصب.
- الزامات حفاظتی شامل قطع فشار بالا/پایین، رلیف، فیلتر و پایش فشار.
- استاندارد و گواهی معتبر همان مدل، نقشه نصب، دستورالعمل آزمون و خدمات نگهداشت.
برای استعلام فنی، بهتر است برگه داده تجهیز و شرایط بهره‌برداری به‌صورت یکپارچه در اختیار سازنده یا تأمین‌کننده قرار گیرد. درج صرفِ سایز اتصال یا نام «رگولاتور G4» برای تعیین ظرفیت کافی نیست؛ G4 معمولاً به رده ظرفیت کنتور گاز اشاره می‌کند و مشخصات رگولاتور را به‌تنهایی تعریف نمی‌کند.
ارتباط رگولاتور با کنتور گاز و سامانه هوشمند گاز
رگولاتور فشار را کنترل می‌کند و کنتور گاز حجم عبوری را اندازه می‌گیرد. سامانه هوشمند گاز ممکن است داده‌های اندازهگیری، هشدار و پایش را جمع‌آوری کند، اما صرف وجود قابلیت ارتباطی به معنی داشتن حفاظت مکانیکی مستقل یا قطع ایمنی تأییدشده نیست. محل نصب هر تجهیز، محدوده فشار مجاز کنتور و دستورالعمل شرکت گاز باید در طراحی مشترک دیده شود.
در پروژه‌های بهینه‌سازی مصرف گاز، پایش تغییرات فشار و دبی میتواند به تحلیل عملکرد کمک کند؛ بااین‌حال کاهش مصرف را نمی‌توان تنها به نصب رگولاتور یا کنتور گاز هوشمند نسبت داد. برای اثبات صرفه‌جویی باید خط مبنا، شرایط آب‌وهوایی، تغییرات بار و روش اندازهگیری و راستی‌آزمایی مشخص باشند.
نگهداشت، آزمون و نشانه‌های نیاز به بررسی تخصصی
افت محسوس فشار در بار بالا، نوسان فشار خروجی، صداهای غیرعادی، توقف مکرر دستگاه قطع ایمنی یا نشتی احتمالی از نشانه‌هایی هستند که باید توسط افراد مجاز بررسی شوند. این نشانه‌ها تشخیص قطعی خرابی رگولاتور نیستند؛ گرفتگی فیلتر، تغییر فشار شبکه و مشکلات پایین‌دست نیز می‌توانند اثر مشابه ایجاد کنند. آزمون نشتی، بازتنظیم و تعمیر باید طبق دستورالعمل سازنده و الزامات ایمنی اجرا شود.
جمع‌بندی: تنظیم فشار و حفاظت دو لایه متفاوت‌اند
برای انتخاب ایمن، نخست باید وظیفه هر تجهیز روشن شود: رگولاتور برای تنظیم فشار، SSD برای قطع حفاظتی، رلیف برای تخلیه کنترل‌شده در طرح‌های مجاز و کنتور برای اندازهگیری. در صنعت انرژی، هوشمندسازی زمانی ارزشمند است که بر پایه تجهیزات مناسب، داده قابل اتکا و الزامات ایمنی طراحی شود. این متن معرفی عمومی فناوری است و هیچ گواهی یا ویژگی تأییدنشده‌ای را به محصولات کنترل گاز اکباتان نسبت نمی‌دهد.
منابع فنی
EN 334:2019+A1:2024 — Gas pressure regulators؛ EN 14382:2019+A1:2024 — Gas safety shut-off devices. توضیحات مقاله خلاصه آموزشی دامنه استانداردهاست، نه بازنشر متن کامل آن‌ها.
