وقتی درباره اتلاف گاز در شبکه صحبت می‌کنیم، معمولاً نخستین تصویر ذهنی، نشت از لوله یا اتصالات است؛ اما هر اختلافی میان گاز تحویل‌گرفته‌شده و گاز ثبتشده در صورتحساب مشترکان، الزاماً نشتی فیزیکی نیست. گاز محاسبه‌نشده یا UFG حاصل یک مسئله اندازهگیری و حسابداری انرژی است که میتواند از ترکیب عوامل فنی، تجاری، زمانی و داده‌ای شکل بگیرد. تفکیک این عوامل برای شرکت‌های گاز، بهره‌برداران شبکه و سازندگان تجهیزات اندازهگیری اهمیت عملی دارد.
این راهنما برای مخاطبان تخصصی شرکت کنترل گاز اکباتان تدوین شده است. ابتدا تعریف و فرمول تراز گاز را توضیح می‌دهیم، سپس منابع اختلاف، روش اولویت‌بندی بررسی‌ها، شاخص‌های پایش و نقش کنتور گاز را مرور می‌کنیم. مثال‌های عددی مقاله آموزشی‌اند و هیچ عددی به‌عنوان آمار واقعی UFG ایران یا عملکرد محصولات اکباتان ارائه نمی‌شود.
گاز محاسبه‌نشده (UFG) دقیقاً به چه معناست؟
اصطلاح Unaccounted-for Gas یا UFG معمولاً برای بیان اختلافی به‌کار می‌رود که پس از تطبیق گاز ورودی به یک محدوده مشخص با خروجیهای ثبتشده و اقلام مجاز تراز، باقی می‌ماند. تعریف قراردادی و شیوه محاسبه در شبکه‌ها و نظام‌های حسابداری مختلف میتواند متفاوت باشد؛ بنابراین پیش از مقایسه دو استان یا دو دوره، باید دامنه شبکه، مبنای حجمی، دوره زمانی و اقلام تعدیلی یکسان شوند.
اگر فقط گاز تحویلی به شبکه را از گاز صورتحساب‌شده کم کنیم، ممکن است مصرف عملیاتی مجاز، تغییر موجودی گاز داخل خطوط، اختلاف زمان قرائت و داده‌های ناقص را به‌اشتباه در گروه «اتلاف» قرار دهیم. به همین دلیل، اختلاف خام با UFG تعدیل‌شده و قابل تحلیل یکسان نیست.

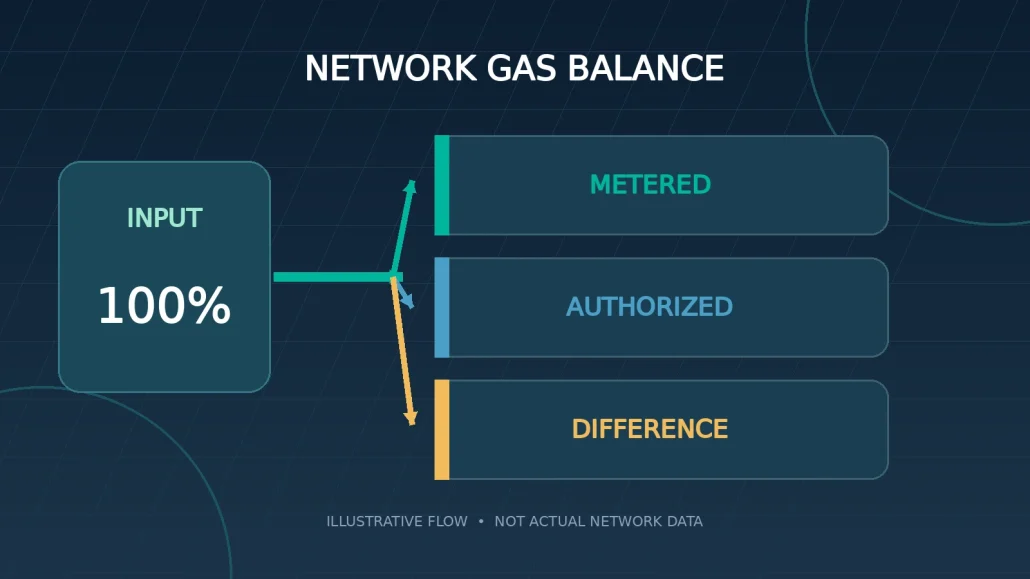

یک رابطه ساده برای درک تراز
بهصورت مفهومی می‌توان نوشت: اختلاف باقیمانده = گاز ورودی − گاز ثبتشده برای خروجی‌ها − مصرف مجاز ثبتشده ± تعدیلات زمانی و موجودی شبکه. علامت تعدیلات به قرارداد محاسبه بستگی دارد. این رابطه برای آموزش است و جای روش اجرایی مصوب بهره‌بردار، موازنه جرمی یا انرژی و استانداردهای محاسباتی را نمی‌گیرد.
چرا اندازهگیری دقیق برای کاهش UFG اهمیت دارد؟
تراز گاز به کیفیت داده در دو سمت معادله وابسته است: اندازهگیری گاز ورودی در ایستگاه‌ها و اندازهگیری مصرف در خروجی‌ها یا محل مشترک. خطای سیستماتیک یک تجهیز در نقطه پرتردد، حتی اگر کوچک باشد، میتواند بر حجم تجمیعی اثر بگذارد. در مقابل، خطای قرائت تعداد زیادی مشترک نیز ممکن است در یک دوره به شکل اختلاف قابل توجه دیده شود. برای یافتن علت، باید مشخص شود داده از چه تجهیزی، با چه بازه زمانی و تحت چه شرایطی ثبت شده است.
کنتور گاز مناسب باید متناسب با دبی کاری، محدوده فشار، شرایط محیطی، ویژگی‌های سیال و الزامات قانونی انتخاب شود. صحت اندازهگیری به فناوری کنتور محدود نیست؛ انتخاب ظرفیت، نصب مطابق دستورالعمل، آزمون‌های دوره‌ای مجاز، حفظ پلمب و ثبت دقیق شناسه تجهیز نیز اهمیت دارند. هیچ کنتوری صرفاً به دلیل «هوشمند» بودن، به‌طور خودکار خطای کمتر یا قابلیت تشخیص نشتی ندارد.

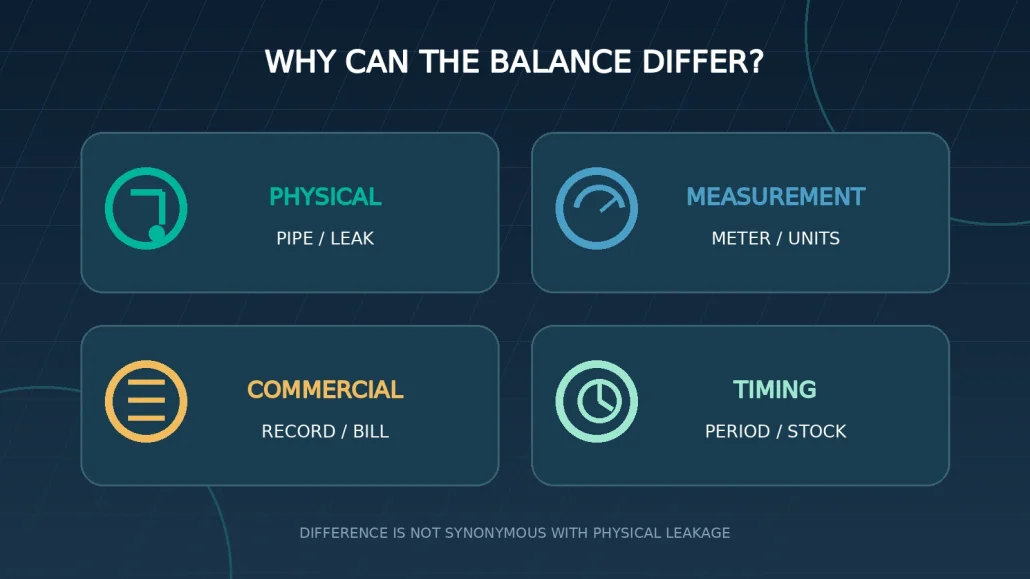

چهار گروه اصلی عوامل اختلاف تراز گاز
| گروه عامل | نمونه‌های محتمل | روش بررسی اولیه |
|---|---|---|
| فیزیکی | نشت در شبکه، اتصالات یا تجهیزات | پایش فشار، سوابق تعمیرات و نشت‌یابی مجاز |
| اندازهگیری | انتخاب نامناسب ظرفیت، خطای کنتور، مبنای حجمی متفاوت | بازبینی مشخصات، آزمون مجاز و همسان‌سازی واحدها |
| تجاری و داده‌ای | ثبت اشتباه شناسه، قرائت ناقص، انشعاب غیرمجاز | تطبیق بانک مشترکان، قرائت و بازرسی قانونی |
| زمانی و عملیاتی | ناهمزمانی قرائت‌ها، تغییر موجودی داخل خطوط، مصرف مجاز | یکسان‌سازی بازه و بررسی اقلام تعدیلی |
۱. تلفات فیزیکی و مسائل بهره‌برداری
نشتی از خطوط و تجهیزات، یکی از علل ممکن اختلاف است و از منظر ایمنی و محیط‌زیست نیز اهمیت مستقل دارد. بااین‌حال، مقدار نشتی را نمی‌توان از اختلاف تراز بهتنهایی استنتاج کرد. تشخیص و تعیین محل نشتی نیازمند ابزار و روش تخصصی، رعایت الزامات ایمنی و اقدام تیم مجاز بهره‌بردار است. در صورت احساس بوی گاز، باید دستورالعمل‌های ایمنی و مسیرهای امدادی رسمی دنبال شوند؛ داده کنتور جای اقدام اضطراری را نمی‌گیرد.
۲. خطای اندازهگیری و اختلاف مبنای حجم
گاز تراکم‌پذیر است و شرایط دما و فشار بر حجم گزارش‌شده اثر می‌گذارد. مقایسه حجم در شرایط عملیاتی با حجم تبدیل‌شده به شرایط مبنا، بدون همسان‌سازی، میتواند اختلافی ظاهری ایجاد کند. همچنین همه مدل‌های کنتور، تصحیح دما یا فشار را بهصورت داخلی انجام نمی‌دهند. نوع خروجی، واحد اندازهگیری و وجود یا نبود سامانه تصحیح باید از مدارک فنی همان مدل بررسی شود.
از سوی دیگر، اگر دبی مصرف واقعی برای مدت طولانی نزدیک به پایین‌ترین محدوده عملکرد تجهیز باشد یا از محدوده مجاز فراتر رود، لازم است تناسب سایز و مشخصات کنتور بررسی شود. نتیجهگیری درباره خطای واقعی تنها پس از آزمون معتبر و با درنظرگرفتن عدم‌قطعیت ممکن است.
۳. اختلاف‌های تجاری، قرائت و اطلاعات مشترکان
خطای ثبت شماره سریال، جابه‌جایی شناسه مشترک، قرائت تخمینی، داده‌های مفقود، تغییرات ثبت‌نشده تجهیزات و تأخیر در صدور قبض میتوانند موازنه دوره‌ای را تحت تأثیر قرار دهند. در برخی موارد نیز دستکاری یا انشعاب غیرمجاز مطرح میشود؛ اما شناسایی قطعی تخلف نیازمند مستندات معتبر، بازرسی قانونی و رعایت حقوق مشترک است. الگوی مصرف غیرعادی بهتنهایی اثبات تخلف نیست.
۴. ناهمزمانی و موجودی گاز داخل خطوط
اگر قرائت ایستگاه ورودی در پایان ماه انجام شود اما اطلاعات مصرف مشترکان در روزهای متفاوت جمع‌آوری شده باشد، اعداد الزاماً بازه یکسانی را پوشش نمی‌دهند. افزون بر این، تغییر فشار شبکه میتواند موجودی گاز داخل خطوط یا Linepack را تغییر دهد. بدون لحاظ این موضوع، مقایسه روزانه یا ماهانه ممکن است گمراه‌کننده باشد. تعیین مقدار این تعدیل نیازمند داده و مدل بهره‌برداری معتبر است.
نمونه محاسبه آموزشی: چرا اختلاف خام کافی نیست؟
فرض کنید در یک محدوده فرضی، گاز ورودی در یک ماه ۱٬۰۰۰٬۰۰۰ مترمکعب و گاز صورتحساب‌شده ۹۶۰٬۰۰۰ مترمکعب باشد. اختلاف خام ۴۰٬۰۰۰ مترمکعب یا ۴ درصد ورودی است. حال اگر ۱۰٬۰۰۰ مترمکعب مصرف عملیاتی مجاز ثبت شده باشد و تعدیلات خالص زمانی و موجودی، مطابق قرارداد این مثال، ۵٬۰۰۰ مترمکعب از اختلاف را توضیح دهند، اختلاف باقیمانده ۲۵٬۰۰۰ مترمکعب یا ۲٫۵ درصد ورودی خواهد بود.
این ارقام ساختگی و صرفاً برای نشان‌دادن منطق محاسبه هستند. حتی اختلاف باقیمانده ۲٫۵ درصدی نیز به معنای «۲٫۵ درصد نشتی» نیست. برای تشخیص سهم هر عامل، تحلیل مکانی، آزمون داده‌ها و بررسی فنی لازم است. به‌علاوه، بدون برآورد عدم‌قطعیت ورودی‌ها، نباید تغییرات کوچک درصدی را الزاماً نشانه بهبود یا بدترشدن عملکرد دانست.

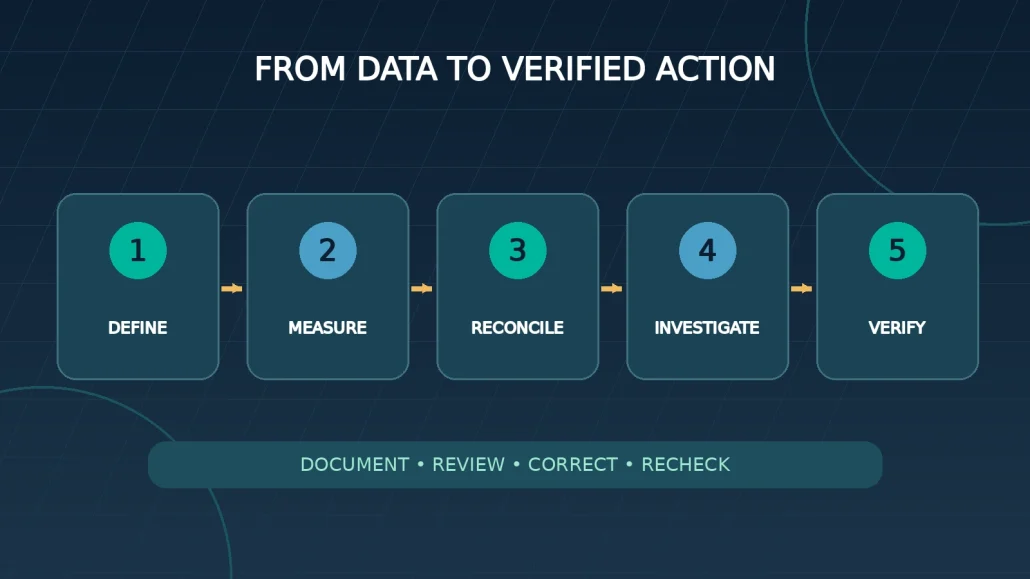

چگونه یک برنامه عملی برای پایش UFG طراحی کنیم؟
- مرز موازنه را مشخص کنید: محدوده جغرافیایی، ایستگاه‌های ورودی و خروجی، سطح فشار و دوره زمانی را تعریف کنید.
- داده‌ها را هم‌مبنا کنید: واحد حجم، شرایط مرجع، ساعت قرائت، شناسه تجهیز و نسخه داده را ثبت کنید.
- کیفیت داده را بسنجید: قرائت‌های ناقص، تکراری، تخمینی و مقادیر نامعتبر را جداگانه علامت‌گذاری کنید.
- اختلاف را تفکیک کنید: نخست تعدیلات مستند و خطاهای داده‌ای را بررسی و سپس برای نواحی پرریسک برنامه بازرسی تدوین کنید.
- نتیجه را راستی‌آزمایی کنید: پس از اقدام اصلاحی، تراز را در دوره‌های قابل مقایسه و با درنظرگرفتن عدم‌قطعیت دوباره محاسبه کنید.
بهتر است اجرای برنامه از یک محدوده پایلوت با نقاط اندازهگیری قابل اتکا آغاز شود. گزارش‌های تجمیعی کل شبکه برای رصد روند مفیدند، اما برای تشخیص علت معمولاً به تفکیک منطقه، ایستگاه، کلاس مشترک یا سطح فشار نیاز است. مقایسه با دوره مشابه سال قبل نیز باید با توجه به دما، تعداد مشترکان و تغییرات الگوی مصرف تفسیر شود.
شاخص‌های کلیدی برای داشبورد پایش تراز گاز
| شاخص | روش استفاده | محدودیت تفسیر |
|---|---|---|
| نرخ اختلاف خام | اختلاف ورودی و خروجی ثبتشده نسبت به ورودی | بدون تعدیلات، شاخص نشت نیست |
| نرخ داده ناقص | سهم قرائت‌های مفقود یا تخمینی از کل | کیفیت داده را می‌سنجد، نه اتلاف فیزیکی |
| پوشش آزمون تجهیزات | سهم تجهیزات مشمول آزمون با وضعیت معتبر | نتیجه آزمون و تناسب نصب نیز مهم است |
| زمان رفع مغایرت | فاصله ثبت هشدار تا تعیین تکلیف مستند | سرعت بالا لزوماً به معنای صحت تصمیم نیست |
| اختلاف تعدیل‌شده | باقیمانده پس از اقلام مستند تراز | به روش محاسبه و عدم‌قطعیت وابسته است |

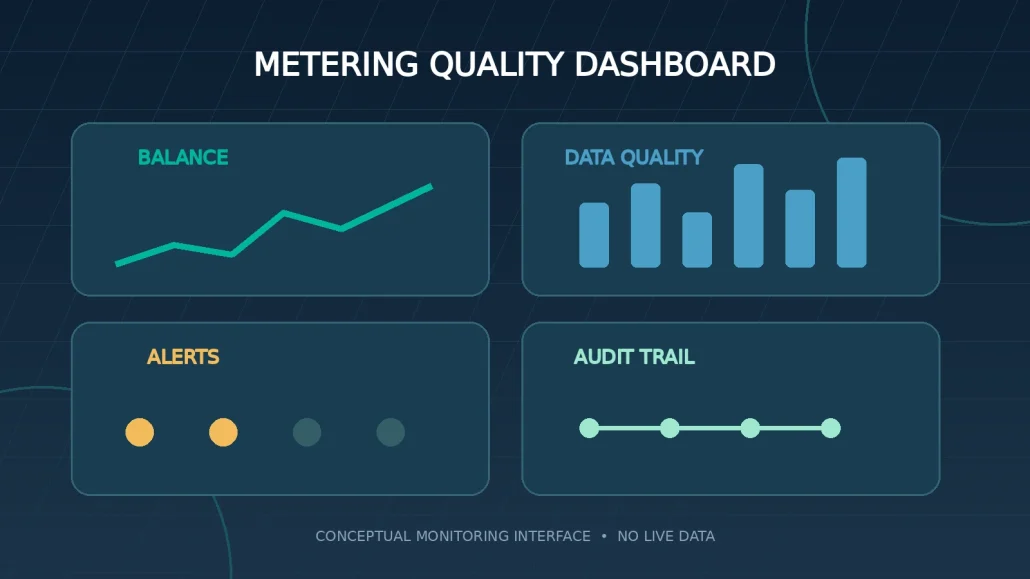

در طراحی داشبورد، بهتر است هر عدد با شناسه محدوده، بازه زمانی، وضعیت اعتبارسنجی و مسئول بازبینی همراه باشد. نمودار بدون توضیح مبنای اندازهگیری، حتی اگر ظاهر حرفه‌ای داشته باشد، برای تصمیم عملیاتی قابل اتکا نیست. داده‌های مربوط به مشترکان نیز باید با دسترسی مبتنی بر نقش، حداقل‌سازی اطلاعات هویتی و ثبت سابقه دسترسی محافظت شوند.
نقش کنتور هوشمند در کاهش اختلاف تراز چیست؟
در صورت وجود قابلیتهای تأییدشده در مدل و زیرساخت مربوط، قرائت از راه دور میتواند تأخیر گردآوری داده را کم کند و بررسی روند مصرف را آسان‌تر سازد. ثبت زمان‌دار رویدادها و کنترل کیفیت خودکار داده نیز ممکن است کشف مغایرت را سریع‌تر کند. با این حال، ارتباطات پایدار، امنیت سایبری، سازگاری سامانه‌های اطلاعاتی و فرایند رسیدگی انسانی برای تبدیل داده به اقدام مؤثر ضروری‌اند.
یک سامانه هوشمند ممکن است صرفاً قرائت را ارسال کند، در حالی که مدل دیگری امکانات تکمیلی داشته باشد. بنابراین ویژگی‌هایی مانند هشدار دستکاری، قطع از راه دور، اندازهگیری لحظه‌ای یا تشخیص نشت را نباید به همه کنتورهای هوشمند تعمیم داد. برای محصولات کنترل گاز اکباتان، مرجع قطعی هر ادعا، دیتاشیت و گواهی معتبر همان مدل است.
چرا این موضوع برای صنعت گاز ایران مهم است؟
در گفت‌وگوی منتشرشده از مدیرعامل شرکت گاز استان خوزستان در ۳۰ مرداد ۱۴۰۵، بر پایش تراز گاز به تفکیک مناطق، ایستگاه‌ها و سطوح فشار، بررسی عملکرد تجهیزات اندازهگیری و پرهیز از اعلام آمار غیرقابل راستی‌آزمایی تأکید شده است. این گزارش به نقل از خبرگزاری شانا منتشر شده و زمینه‌ای واقعی برای توجه به موضوع UFG در شبکه‌های توزیع ایران فراهم می‌کند؛ با این وجود، هیچ نرخ ملی یا استانیِ تأییدشده UFG از آن استخراج نمی‌کنیم.
از سوی دیگر، گزارش ۴ شهریور ۱۴۰۵ خبرگزاری تسنیم درباره برنامه مرحله نخست تولید و نصب حدود ۴۵۰ هزار کنتور هوشمند خانگی، بر اهمیت زیرساخت گردآوری و پایش داده تأکید دارد. این عدد هدف اعلام‌شده پروژه است، نه تعداد نصب‌شده قطعی. ارتباط این خبر با UFG، در فرصت‌های بالقوه ارتقای کیفیت داده است؛ نه ادعای کاهش محقق‌شده تلفات.
پیشنهادهای کاربردی برای بهره‌برداران و سازندگان کنتور
برای بهره‌برداران، اولویت نخست ایجاد تراز قابل حسابرسی و اصلاح کیفیت داده است. برای تولیدکنندگان تجهیزات، مستندسازی محدوده اندازهگیری، شرایط عملکرد، الزامات نصب، آزمون‌های قابل ردیابی و نحوه خروجی‌دادن اطلاعات میتواند به انتخاب درست و نگهداری قابل اطمینان کمک کند. در هر دو سمت، گزارش یکپارچه از سریال کنتور، تاریخ نصب، سوابق آزمون و وضعیت قرائت، پایه‌ای برای تحلیل اختلاف‌های واقعی است.
پروژه‌های کاهش UFG بهتر است هدف مشخص، خط مبنای معتبر، روش سنجش نتیجه و مسئولیت‌های روشن داشته باشند. اگر کاهش اختلاف صرفاً ناشی از تغییر دوره صورتحساب یا اصلاح یک خطای نرم‌افزاری باشد، باید همان‌گونه گزارش شود؛ اگر نشتی واقعی رفع شده است نیز شواهد عملیات و اندازهگیری باید قابل پیگیری باشند. این تفکیک، اعتماد تصمیم‌گیران و مشترکان را تقویت می‌کند.
پرسش‌های متداول درباره گاز محاسبه‌نشده
آیا گاز محاسبه‌نشده همان نشت گاز است؟
خیر. UFG اختلاف باقیمانده در تراز است و ممکن است از نشت، خطای اندازهگیری، اختلاف زمانی، داده ناقص یا عوامل تجاری ناشی شود.
فرمول محاسبه UFG چیست؟
فرمول دقیق به قرارداد و مرز موازنه بستگی دارد. بهصورت مفهومی، گاز ورودی پس از کسر خروجیهای ثبتشده، مصرف مجاز و تعدیلات مستند با اختلاف باقیمانده مقایسه میشود.
آیا کنتور هوشمند بهتنهایی UFG را کاهش میدهد؟
خیر. قابلیتهای تأییدشده قرائت و ثبت داده میتوانند تحلیل را بهبود دهند، اما رفع علل اختلاف نیازمند زیرساخت داده، بازرسی و اقدام اصلاحی است.
چرا دما و فشار در تراز گاز اهمیت دارند؟
چون حجم گاز به شرایط اندازهگیری وابسته است. مقایسه حجمهای ثبتشده در شرایط متفاوت، بدون تبدیل معتبر به مبنای مشترک، میتواند اختلاف ظاهری ایجاد کند.
آیا الگوی مصرف غیرعادی نشانه قطعی دستکاری کنتور است؟
خیر. این الگو صرفاً میتواند مبنای بررسی بیشتر باشد و نتیجهگیری درباره تخلف نیازمند بازرسی قانونی و شواهد مستقل است.
شرکت کنترل گاز اکباتان چه نقشی در این حوزه میتواند داشته باشد؟
تجهیزات اندازهگیری با مشخصات فنی مستند، انتخاب صحیح، آزمون معتبر و پشتیبانی اطلاعاتی میتوانند بخشی از زنجیره بهبود کیفیت تراز باشند؛ قابلیت هر محصول باید جداگانه تأیید شود.
جمع‌بندی
کاهش گاز محاسبه‌نشده از یک عدد شروع نمی‌شود؛ از تعریف دقیق مرز موازنه، کیفیت اندازهگیری و امکان ردیابی داده‌ها آغاز میشود. کنتور دقیق و متناسب با کاربرد یکی از ارکان این زنجیره است، اما مدیریت UFG به ترکیبی از بهره‌برداری ایمن، ثبت اطلاعات، تحلیل فنی و راستی‌آزمایی نتایج نیاز دارد. برای فعالان صنعت گاز ایران، توجه هم‌زمان به تجهیزات و داده میتواند تصمیم‌های بهینه‌سازی را مستندتر و قابل دفاع‌تر کند.
منابع و یادداشت روش‌شناسی
- بازنشر گفت‌وگوی خبرگزاری شانا با مدیرعامل شرکت گاز خوزستان، ۳۰ مرداد ۱۴۰۵؛ تأکید بر تراز گاز و کیفیت اندازهگیری.
- خبرگزاری تسنیم، ۴ شهریور ۱۴۰۵؛ هدف‌گذاری مرحله نخست ۴۵۰ هزار کنتور هوشمند خانگی.
- خبرگزاری تسنیم، ۲۵ خرداد ۱۴۰۵؛ برنامه هوشمندسازی و نوسازی تجهیزات در استان فارس.
- توضیح: بخش‌های فنی و مثال‌های عددی این مقاله تحلیل آموزشی هستند و نباید به‌عنوان ارقام رسمی تلفات گاز کشور یا مشخصات محصولات اکباتان نقل شوند.
