وقتی صحبت از نوسازی شبکه گاز یا انتخاب کنتور برای یک ساختمان میشود، پرسش «کنتور گاز دیافراگمی بهتر است یا اولتراسونیک؟» به‌سرعت مطرح میشود. پاسخ کوتاه این است که هیچ فناوری برای همه مصرف‌کنندگان، همه فشارها و تمام شرایط نصب بهترین انتخاب نیست. کنتور دیافراگمی و اولتراسونیک از دو اصل فیزیکی متفاوت استفاده میکنند و مقایسه آن‌ها باید بر اساس دبی واقعی، دقت تأییدشده، محیط نصب، نیازهای ارتباطی و هزینه چرخه عمر انجام شود.
این راهنمای تخصصی برای مخاطبان شرکت کنترل گاز اکباتان تهیه شده است تا تفاوت دو فناوری را بدون تبلیغات اغراق‌آمیز توضیح دهد. در این مطلب «هوشمندبودن»، «قرائت از راه دور» و «اصل اندازهگیری» سه مفهوم مستقل در نظر گرفته می‌شوند. بنابراین هیچ قابلیت، استاندارد یا ویژگی عملکردی بدون ارجاع به دیتاشیت یک مدل مشخص، به محصولات شرکت نسبت داده نمی‌شود.

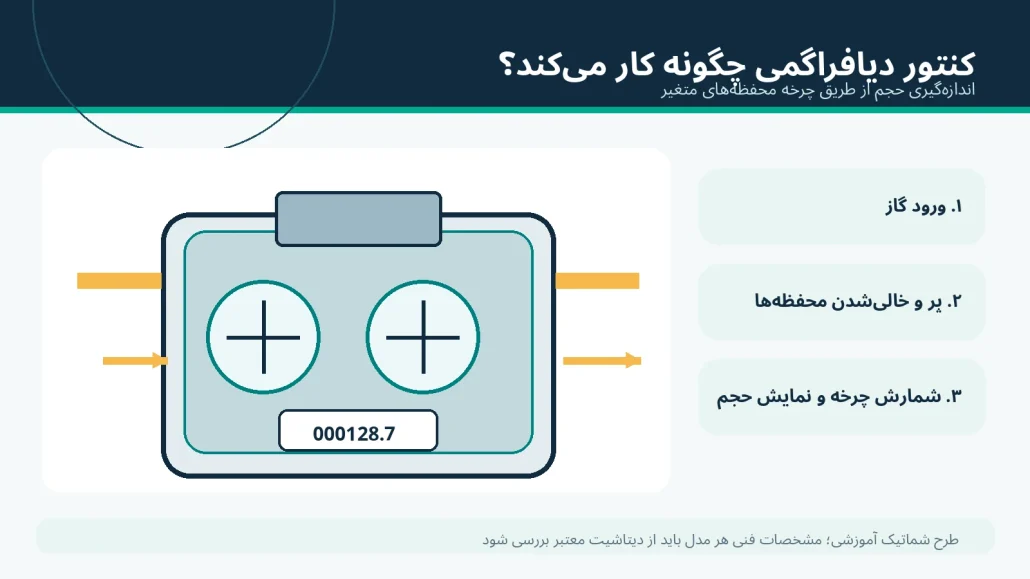

کنتور دیافراگمی چیست و چگونه حجم گاز را اندازه می‌گیرد؟
کنتور گاز دیافراگمی یک ابزار جابجایی مثبت است. گاز وارد محفظه‌هایی میشود که حجم آن‌ها به کمک دیافراگم‌های انعطاف‌پذیر تغییر میکند. سازوکار داخلی، چرخه پر و خالی‌شدن محفظه‌ها را به حرکت مکانیکی و در نهایت به شمارش حجم عبوری تبدیل میکند. در بسیاری از کاربردهای خانگی و تجاری کم‌فشار، این روش شناخته‌شده و رایج است؛ با این حال نوع اتصال، ظرفیت، دامنه دبی و شرایط مجاز هر محصول باید جداگانه کنترل شود.
مزیت مهم این اصل اندازهگیری، قابل‌فهم‌بودن سازوکار حجمی و سابقه کاربرد گسترده آن است. در مقابل، وجود قطعات متحرک به این معناست که عملکرد بلندمدت به طراحی، کیفیت مواد، شرایط گاز، بارگذاری و آزمون‌های دوام وابسته خواهد بود. از عبارت «کاملاً بدون خطا» یا «عمر نامحدود» برای هیچ کنتوری نباید استفاده کرد.

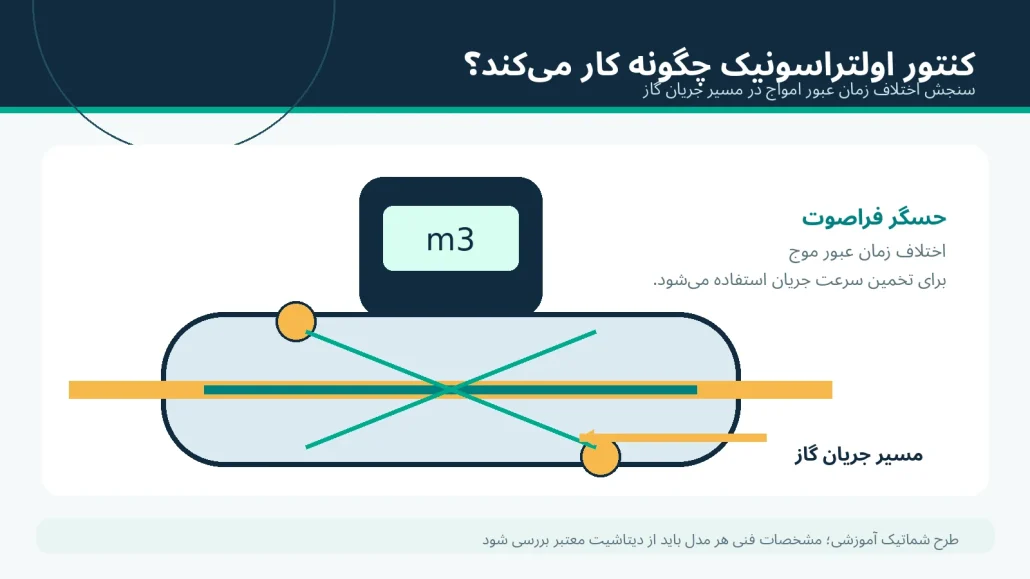

کنتور اولتراسونیک چیست و چگونه جریان گاز را میسنجد؟
در بسیاری از کنتورهای اولتراسونیک، فرستنده‌ها و گیرنده‌های فراصوت، زمان عبور موج را در مسیرهای مشخص اندازه می‌گیرند. اختلاف زمان انتشار موج در جهت جریان و خلاف آن، اطلاعاتی درباره سرعت گاز فراهم میکند. سامانه الکترونیکی با استفاده از هندسه مسیر و الگوریتم اندازهگیری، حجم عبوری را محاسبه و ثبت میکند. جزئیات مسیرهای صوتی، جبران‌سازی‌ها و محدودیت‌ها به طراحی همان مدل وابسته است.
این فناوری معمولاً برای اندازهگیری به قطعات متحرکِ جابه‌جاکننده حجم نیاز ندارد؛ اما این ویژگی بهتنهایی به معنی دقت بیشتر، مقاومت نامحدود در برابر آلودگی یا بی‌نیازی از نگهداری نیست. کیفیت حسگرها، مدار الکترونیکی، شرایط نصب، ترکیب گاز و آزمون‌های تأییدشده همچنان اهمیت دارند. در کنتورهای الکترونیکی، وضعیت تغذیه و مدیریت انرژی نیز باید بررسی شود.
تفاوت کنتور دیافراگمی و اولتراسونیک در یک نگاه
| معیار مقایسه | دیافراگمی | اولتراسونیک |
|---|---|---|
| اصل اندازهگیری | شمارش حجم جابه‌جاشده در محفظه‌ها | تحلیل انتشار امواج فراصوت در جریان |
| قطعات متحرک در مسیر اندازهگیری | معمولاً دارد | در اصل سنجش فراصوت معمولاً ندارد |
| نمایش و ارتباط | مکانیکی یا همراه با ماژول الکترونیکی، بسته به مدل | عموماً وابسته به الکترونیک؛ نوع ارتباط وابسته به مدل |
| وابستگی عملکرد | کیفیت دیافراگم و سازوکار، شرایط کاری و آزمون دوام | حسگرها، الکترونیک، الگوریتم و شرایط جریان |
| انتخاب نهایی | بر اساس ظرفیت، دقت، شرایط نصب و تأییدیه | بر اساس ظرفیت، دقت، شرایط نصب و تأییدیه |
این جدول توصیف اصل فناوری است، نه رتبه‌بندی برندها. برای نمونه، ممکن است یک کنتور دیافراگمی مجهز به ماژول ارتباطی باشد و داده را از راه دور ارسال کند؛ در مقابل، یک کنتور اولتراسونیک بدون زیرساخت ارتباطی مناسب، لزوماً بخشی از شبکه قرائت هوشمند محسوب نمی‌شود. نتیجه مقایسه فقط با مشخصات مدل‌های واقعی معتبر خواهد بود.
آیا کنتور اولتراسونیک همیشه دقیقتر است؟
خیر. دقت اندازهگیری باید با کلاس یا الزامات مترولوژیکی، خطای مجاز در نقاط مختلف دبی، نتایج آزمون و شرایط بهره‌برداری سنجیده شود. فناوری اولتراسونیک به‌خودی‌خود تضمین نمیکند که یک دستگاه مشخص در تمام دبی‌ها از هر دستگاه دیافراگمی دقیقتر باشد. حتی دو کنتور از یک فناوری میتوانند محدوده دبی، کلاس عملکرد و الزامات نصب متفاوتی داشته باشند.
توصیه‌نامه بین‌المللی OIML R 137 چارچوبی برای الزامات اندازهشناختی، آزمون‌های عملکرد و ارزیابی کنتورهای گاز با اصول اندازهگیری مختلف ارائه میکند. استناد به این سند برای فهم معیارهاست و به معنی داشتن گواهی OIML برای یک مدل خاص از محصولات اکباتان نیست.

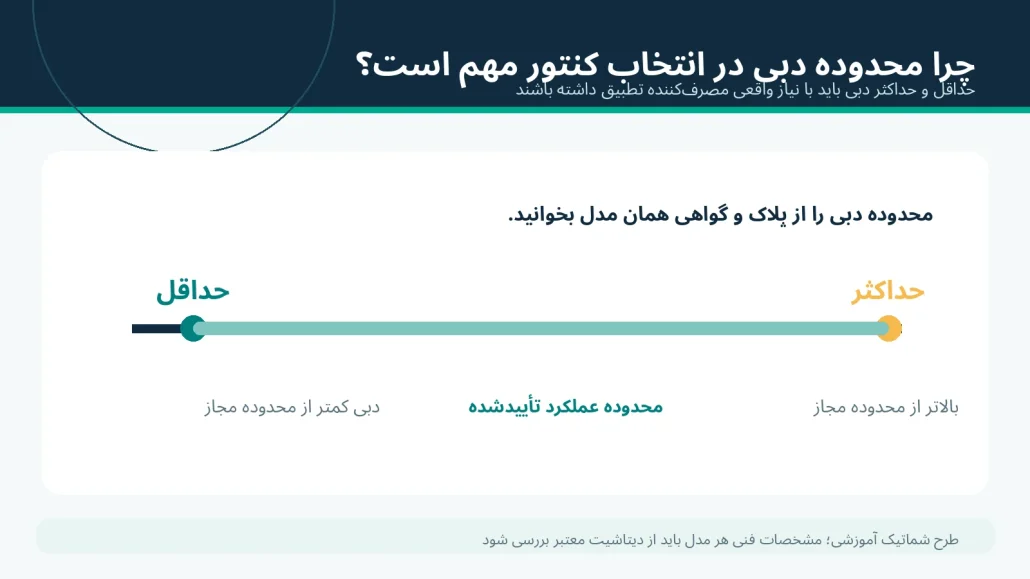

Qmin و Qmax؛ چرا ظرفیت کنتور از نام فناوری مهم‌تر است؟
دو شاخص مهم در انتخاب کنتور، حداقل دبی مجاز (Qmin) و حداکثر دبی مجاز (Qmax) هستند. دبی مصرفکننده ممکن است از یک شعله کوچک تا کارکرد هم‌زمان چند تجهیز تغییر کند. اگر مصرف واقعی برای مدت طولانی خارج از محدوده تأییدشده دستگاه باشد، نباید انتظار داشت عملکرد اندازهگیری با مشخصات اعلام‌شده سازگار بماند. ظرفیت اسمی بهتنهایی برای انتخاب کافی نیست.
برای یک ساختمان، فهرست وسایل گازسوز، الگوی هم‌زمانی، حداقل مصرف پایدار و شرایط فشار ورودی باید به‌صورت مهندسی بررسی شوند. در کاربردهای تجاری و صنعتی، نوسان بار و الزامات قرارداد اندازهگیری اهمیت بیشتری پیدا میکنند. انتخاب سایز نهایی باید با دستورالعمل شرکت گاز، مشخصات اتصال و نظر طراح یا مجری ذی‌صلاح تطبیق داده شود.
هوشمندسازی با اولتراسونیک‌بودن یکسان نیست
در ادبیات صنعت گاز، کنتور هوشمند میتواند به مجموعه‌ای از قابلیت‌ها مانند ثبت دوره‌ای داده، انتقال اطلاعات، تشخیص برخی رویدادهای تعریفشده و ارتباط با سامانه مدیریت اشاره کند. اصل اندازهگیری میتواند دیافراگمی، اولتراسونیک یا فناوری دیگری باشد. از سوی دیگر، قرائت از راه دور صرفاً به معنی دریافت داده بدون مراجعه حضوری است و لزوماً همه قابلیت‌های یک سامانه هوشمند را شامل نمی‌شود.
برای ارزیابی یک پیشنهاد هوشمندسازی باید پرسید داده با چه تناوبی ثبت میشود، چگونه منتقل میشود، چه سازوکاری برای احراز هویت و حفاظت از اطلاعات وجود دارد، در قطع ارتباط چه اتفاقی می‌افتد و طول عمر منبع تغذیه در سناریوی واقعی چقدر است. پاسخ هر پرسش باید از اسناد فنی و آزمون‌های همان محصول به دست آید، نه از نام فناوری روی بروشور.
تأثیر فشار، دما و کیفیت گاز بر انتخاب کنتور
هر کنتور برای محدوده مشخصی از فشار و دمای کاری طراحی و ارزیابی میشود. تغییر شرایط گاز میتواند بر عملکرد سامانه اندازهگیری اثر بگذارد؛ بنابراین باید محدوده مجاز، شرایط مرجع آزمون و الزامات نصب را بررسی کرد. همچنین باید میان اندازهگیری حجم در شرایط کار و تبدیل حجم به شرایط مبنا تفاوت گذاشت؛ وجود نمایشگر دیجیتال به‌معنی داشتن قابلیت تصحیح دما و فشار نیست.
در کاربردهایی که محاسبه حجم مبنا یا دقت تجاری اهمیت دارد، نوع حسگرهای موردنیاز، داده فشار مطلق، دمای گاز و روش تبدیل باید بر اساس مقررات و مشخصات سامانه تعیین شود. درباره پاکیزگی گاز، رطوبت و ذرات نیز نباید حکم کلی صادر کرد: محدودیت‌های هر فناوری و هر مدل در اسناد سازنده مشخص می‌شوند.
هزینه اولیه یا هزینه چرخه عمر؛ کدام معیار درست‌تر است؟
مقایسه صرف قیمت خرید ممکن است تصمیم را منحرف کند. هزینه چرخه عمر شامل خرید، نصب، تجهیز ارتباطی، تغذیه یا باتری در مدل‌های مربوط، آزمون و نگهداری، خدمات پس از فروش و هزینه احتمالی توقف یا تعویض است. کنتوری که در یک پروژه اقتصادی‌تر است، الزاماً در پروژه‌ای با تعداد مشترکان بیشتر، شرایط محیطی متفاوت یا الزامات ارتباطی پیچیده‌تر همان نتیجه را ندارد.
در مناقصه‌های تأمین کنتور، بهتر است پیشنهاددهندگان علاوه بر قیمت واحد، اطلاعاتی درباره دامنه دبی، شرایط آزمون، مدت و حدود ضمانت، تأمین قطعات، روش ثبت داده و خدمات فنی ارائه دهند. ارزیابی قابل مقایسه زمانی شکل می‌گیرد که همه شرکت‌کنندگان با مشخصات فنی و شرایط پذیرش یکسان سنجیده شوند.
برای نصب و بهره‌برداری چه نکاتی باید کنترل شود؟
- انطباق با شبکه: فشار کاری، نوع اتصال، جهت جریان و محدوده دمای محیط باید با پلاک و دستورالعمل دستگاه سازگار باشد.
- محل نصب: دسترسی برای قرائت و بازرسی، حفاظت مکانیکی و شرایط محیطی طبق مقررات رعایت شود.
- الزامات اندازهشناختی: تأییدیه نوع، آزمون اولیه و دوره‌ای در صورت الزام توسط مرجع ذی‌صلاح کنترل شود.
- سامانه ارتباطی: پوشش ارتباط، امنیت داده، ثبت زمان و سناریوی قطع ارتباط پیش از بهره‌برداری آزمون شود.
- ایمنی: نصب و هرگونه مداخله در مسیر گاز فقط توسط افراد و شرکت‌های مجاز انجام شود.

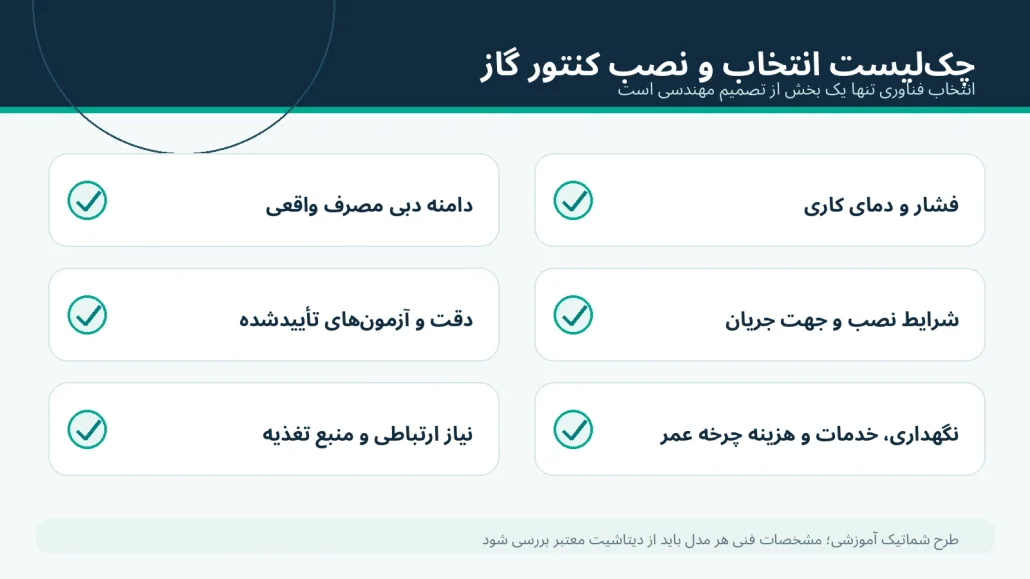

چک‌لیست تصمیم‌گیری برای کارفرما و پیمانکار
| پرسش فنی | مدرک یا اقدام لازم |
|---|---|
| کمترین و بیشترین دبی واقعی چقدر است؟ | محاسبه بار مصرفی و مقایسه با Qmin و Qmax |
| آیا دقت در همه نقاط کاری کافی است؟ | نتایج آزمون و کلاس/الزامات مترولوژیکی مدل |
| آیا نصب با وضعیت شبکه سازگار است؟ | نقشه نصب، فشار، دما، اتصالات و دستورالعمل سازنده |
| آیا قرائت از راه دور نیاز است؟ | پروتکل ارتباطی، امنیت، تغذیه و سامانه مقصد |
| هزینه بلندمدت چقدر است؟ | هزینه خرید، نصب، آزمون، نگهداری و پشتیبانی |
| آیا ادعاهای فروش مستندند؟ | دیتاشیت، گواهی معتبر و شرایط ضمانت |
نقش تولیدکنندگان ایرانی در انتخاب فناوری اندازهگیری گاز
در توسعه شبکه اندازهگیری ایران، تصمیم میان فناوری‌های مختلف باید از یک بحث صرفاً تبلیغاتی فراتر برود. تولیدکننده، کارفرما و نهاد آزمون میتوانند با تعریف نیاز واقعی مشترک، روش پذیرش، معیارهای دوام و الزامات خدمات، انتخابی قابل دفاع انجام دهند. بومی‌سازی دانش فنی و پشتیبانی نیز زمانی ارزش عملی پیدا میکند که عملکرد محصول در آزمون‌های معتبر و بهره‌برداری واقعی قابل پیگیری باشد.
شرکت کنترل گاز اکباتان در حوزه تجهیزات کنترل و اندازهگیری گاز فعالیت میکند. برای انتخاب هر محصول این شرکت یا مقایسه آن با گزینه‌های دیگر، مراجعه به مشخصات فنی به‌روز، گواهی‌های مربوط به همان مدل و شرایط پروژه ضروری است. این مقاله ادعای تولید یا عرضه کنتور اولتراسونیک توسط شرکت را مطرح نمیکند.
جمع‌بندی؛ بهترین کنتور گاز کدام است؟
اگر معیار، صرفاً نام فناوری باشد، پاسخ معتبری به دست نمی‌آید. کنتور دیافراگمی با روش جابهجایی مثبت کار میکند و کنتور اولتراسونیک از سنجش فراصوت برای محاسبه جریان بهره می‌برد؛ اما انتخاب درست به شرایط واقعی مصرف، محدوده دبی، الزامات اندازهشناختی، نصب، ارتباط و هزینه چرخه عمر وابسته است. در هر پروژه باید مدل‌های مشخص، نه صرفاً دو عنوان کلی فناوری، با یکدیگر مقایسه شوند.
پیشنهاد عملی این است که پیش از سفارش، جدول نیازمندی‌های پروژه تهیه و برای هر مدل کنتور مستندات فنی، آزمون‌ها و خدمات درخواست شود. این رویکرد هم احتمال انتخاب نامناسب را کاهش می‌دهد و هم کیفیت داده مصرف را برای برنامه‌های آتی مدیریت انرژی تقویت میکند.
منابع و مبنای تهیه راهنما
این مقاله راهنمای آموزشی و غیراخباری است و آمار یا رویداد تازه‌ای را به شرکت ملی گاز نسبت نمی‌دهد. مبنای فنی مقایسه، توصیه‌نامه OIML R 137-1 & 2 درباره کنتورهای گاز و برای زمینه فعالیت تولیدکننده، وب‌سایت رسمی کنترل گاز اکباتان است. تصاویر مقاله شماتیک و آموزشی‌اند، نه عکس محصول یا سند آزمون یک دستگاه واقعی.
