دقت کنتور گاز در دبی کم؛ راهنمای Qmin، Qt، Qmax و انتخاب G2.5 یا G4

کنتور گاز زمانی قابل اعتماد است که تنها در دبی زیاد دقیق نباشد؛ در مصرف‌های کم و پیوسته نیز باید در محدوده عملکرد تأییدشده خود اندازه‌گیری کند. روشن بودن یک شعله کوچک، تغییر بار وسایل گرمایشی و مصرف متناوب، همگی نشان می‌دهند که انتخاب کنتور صرفاً بر اساس بیشترین ظرفیت عبور گاز کافی نیست. برای فهم مشخصات کنتور گاز شهری باید سه کمیت Qmin، Qt و Qmax را در کنار کلاس دقت و شرایط نصب خواند.

این مقاله یک راهنمای آموزشی درباره اندازه‌شناسی کنتور گاز است، نه گزارش آزمون یک مدل خاص. استاندارد بین‌المللی OIML R 137-1&2:2012 و دامنه کاربرد EN 1359:2017 برای کنتورهای دیافراگمی مبنای توضیح مفاهیم هستند. انطباق هر محصول با استاندارد، مقررات و تأییدیه‌های ایران باید از مدارک معتبر همان محصول بررسی شود؛ نام شرکت یا ظاهر کنتور جایگزین گواهی آزمون نیست.

Qmin، Qt و Qmax در کنتور گاز چه معنایی دارند؟

Qmax بیشترین دبی حجمی اعلام‌شده در محدوده عملکرد نامی کنتور است. Qmin کمترین دبی اعلام‌شده‌ای است که کنتور باید در شرایط مشخص، الزامات اندازه‌گیری مربوط را برآورده کند. Qt یا دبی گذار، محدوده دبی را به دو ناحیه پایین و بالا تقسیم می‌کند که حدود خطای مجاز آن‌ها ممکن است متفاوت باشد. این سه مقدار معمولاً با واحد مترمکعب بر ساعت (m³/h) بیان می‌شوند.

چرا دبی گذار یک مرز مهم است؟

فرض کنید کنتوری در دبی نزدیک Qmax به‌خوبی آزمون شده باشد. از این مشاهده نمی‌توان نتیجه گرفت که خطای آن در نزدیکی Qmin نیز همان مقدار است. اصطکاک، حساسیت مکانیزم اندازه‌گیری، شرایط جریان و ویژگی فناوری حسگر ممکن است رفتار خطا را در دبی‌های مختلف تغییر دهند. Qt دقیقاً به همین دلیل در بیان الزامات مترولوژیک اهمیت دارد: ارزیابی در یک نقطه، جایگزین منحنی خطا در چند نقطه نیست.

خطای اندازه‌گیری در دبی کم چگونه محاسبه می‌شود؟

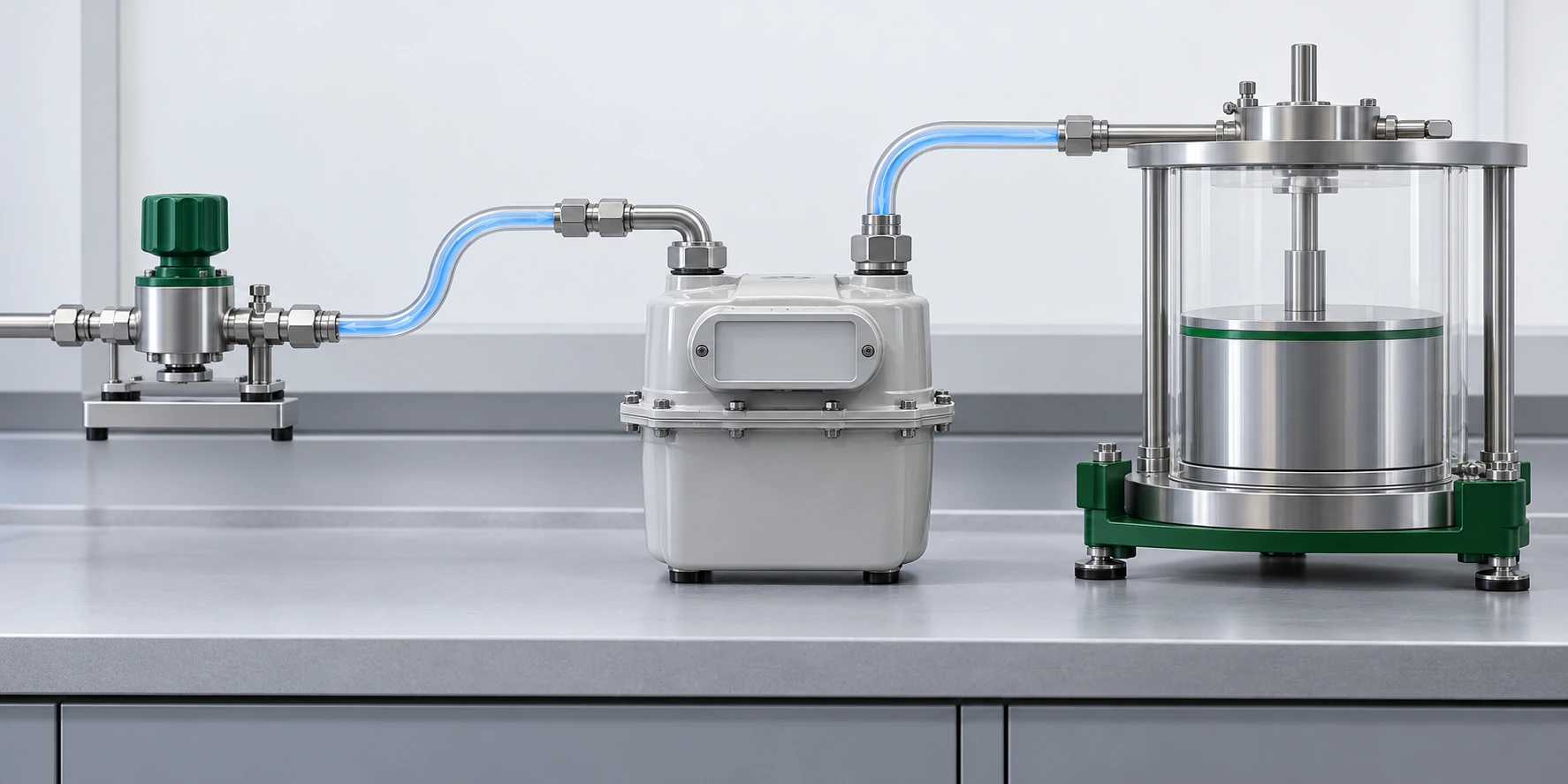

در آزمون حجمی، حجم ثبت‌شده کنتور با حجم مرجعِ اندازه‌گیری‌شده توسط سامانه‌ای با قابلیت ردیابی اندازه‌شناختی مقایسه می‌شود. رابطه متداول خطای نسبی چنین است: E = ((Vmeter − Vref) / Vref) × ۱۰۰٫ مقدار مثبت به معنی بیشتر نشان‌دادن حجم نسبت به مرجع و مقدار منفی به معنی کمتر نشان‌دادن آن است. پیش از تفسیر، باید اطمینان یافت که هر دو حجم به شرایط اندازه‌گیری قابل مقایسه ارجاع دارند.

برای مثال فرضی، اگر حجم مرجع ۱۰٫۰۰ مترمکعب و حجم ثبت‌شده ۹٫۸۰ مترمکعب باشد، خطای نسبی برابر منفی ۲ درصد است. این مثال نتیجه آزمون هیچ کنتور اکباتان یا محصول دیگری نیست. مجاز یا غیرمجاز بودن چنین خطایی به کلاس دقت، ناحیه دبی، مرحله ارزیابی و الزامات قانونی قابل اعمال بستگی دارد.

حدود خطای مجاز برای همه کنتورها یکسان نیست

در OIML R 137-1&2:2012 برای کلاس دقت ۱٫۵، در ارزیابی نوع و صحه‌گذاری اولیه، مقدار خطای مجاز در بازه Qmin تا کمتر از Qt برابر ±۳ درصد و در بازه Qt تا Qmax برابر ±۱٫۵ درصد ذکر شده است. این اعداد نباید بدون بررسی دامنه استاندارد، ویرایش آن، شرایط آزمون و الزامات ملی به همه کنتورهای نصب‌شده یا آزمون‌های دوره بهره‌برداری تعمیم داده شوند.

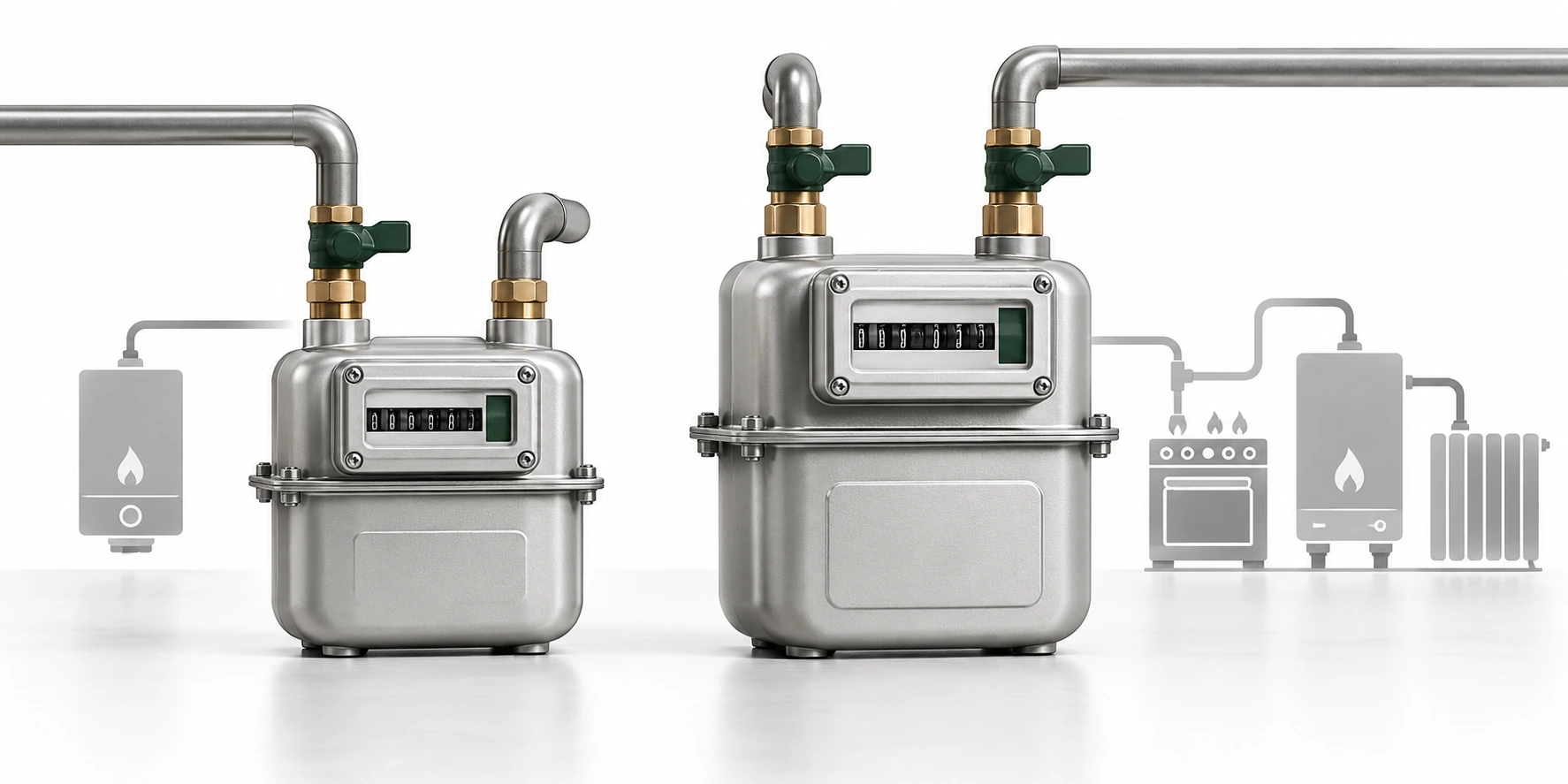

G2.5 و G4 چه تفاوتی دارند و کدام مناسب‌تر است؟

نام‌های G2.5 و G4 به رده‌بندی اندازه و ظرفیت کنتور اشاره دارند، اما به‌تنهایی برگه مشخصات فنی کامل نیستند. در بسیاری از محصولات دیافراگمی، G4 برای بار حجمی بیشتری از G2.5 به کار می‌رود؛ بااین‌حال مقدار واقعی Qmax، Qmin، افت فشار، فشار کاری و شرایط محیطی باید از پلاک و کاتالوگ مدل موردنظر خوانده شود. نسبت دادن یک عدد ثابت به همه برندها و نسخه‌ها می‌تواند گمراه‌کننده باشد.

بزرگ‌تر انتخاب‌کردن کنتور همیشه بهتر نیست

اگر بیشترین مصرف هم‌زمان ساختمان از ظرفیت مجاز کنتور فراتر رود، انتخاب نادرست است. از سوی دیگر، انتخاب بیش از حد بزرگ نیز بدون بررسی رفتار دبی‌های کم تصمیم مطمئنی نیست. مهندس طراح باید بار هم‌زمان واقعی، الگوی مصرف کم‌بار، افت فشار مجاز، نوع گاز و الزامات بهره‌بردار را کنار هم ببیند. انتخاب سایز کنتور از روی تعداد واحدهای ساختمانی، بدون محاسبه بار و تأیید مرجع ذی‌صلاح، روش قابل اتکایی نیست.

آزمایشگاه چگونه دقت کنتور گاز را ارزیابی می‌کند؟

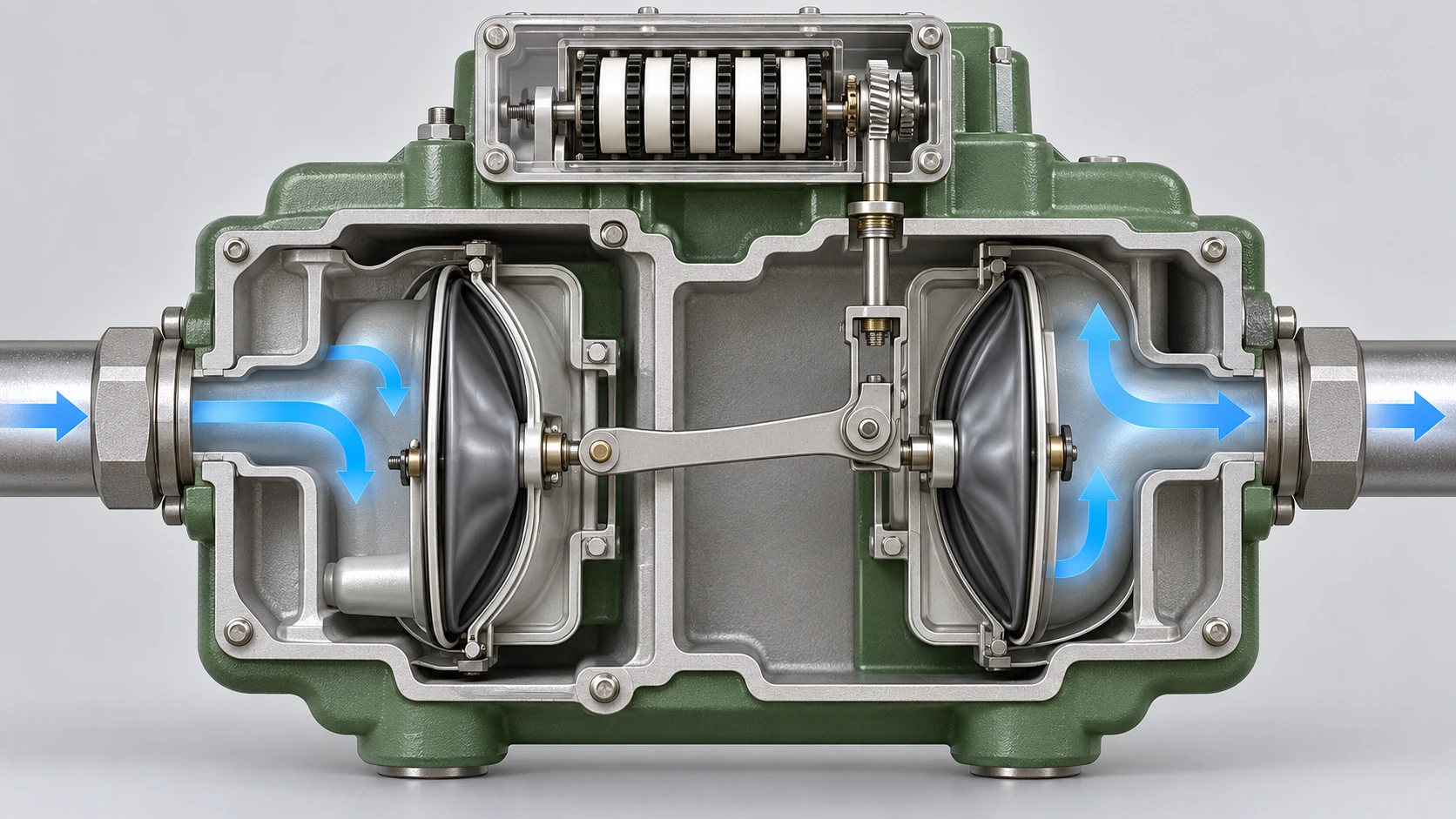

آزمون معتبر تنها به خواندن عدد شمارنده محدود نیست. سامانه مرجع، پایداری دبی، دما و فشار، شرایط نصب، تکرار اندازه‌گیری و عدم‌قطعیت باید کنترل و ثبت شوند. در کنتورهای دیافراگمی، EN 1359:2017 الزامات ساخت، عملکرد و آزمون را در دامنه مشخص خود تعریف می‌کند؛ برای سایر فناوری‌ها ممکن است اسناد دیگری لازم باشد. روش آزمون و نقاط دبی باید از استاندارد و دستورالعمل مصوب همان تجهیز انتخاب شوند.

فرق خطا، عدم‌قطعیت و خرابی چیست؟

خطا اختلاف نتیجه کنتور با مقدار مرجع است؛ عدم‌قطعیت دامنه تردید درباره نتیجه اندازه‌گیری را توصیف می‌کند. یک عدد خطای به‌ظاهر کوچک، بدون دانستن عدم‌قطعیت مرجع و شرایط آزمون، مبنای کافی برای صدور حکم انطباق نیست. خرابی مکانیکی، نشتی یا دستکاری پلمپ نیز موضوعاتی مستقل از محاسبه خطای حجمی هستند و نیازمند بررسی ایمنی و رویه مجاز بهره‌بردارند.

آیا کنتور گاز هوشمند مشکل دبی کم را حل می‌کند؟

کنتور گاز هوشمند می‌تواند امکاناتی مانند ثبت دوره‌ای داده، انتقال قرائت، تشخیص برخی رویدادها یا هشدار را داشته باشد؛ اما وجود ماژول ارتباطی به‌خودی‌خود محدوده اندازه‌گیری یا کلاس دقت را بهتر نمی‌کند. در ارزیابی محصول باید بخش اندازه‌گیری و قابلیت‌های دیجیتال جداگانه بررسی شوند. کنتور ارتقایافته نیز لزوماً به معنی تغییر اصل اندازه‌گیری یا بهبود Qmin نیست؛ این موضوع به معماری واقعی دستگاه بستگی دارد.

داده‌های مصرف چه کمکی به بهره‌برداری می‌کنند؟

پروفایل مصرف می‌تواند برای شناسایی تغییرات الگو، تحلیل بار کم‌مصرف و برنامه‌ریزی خدمات مفید باشد؛ اما تشخیص نشتی یا تقلب از روی داده نیازمند الگوریتم معتبر، آستانه‌های مناسب و بررسی میدانی است. صفر شدن قرائت در یک بازه نیز به‌تنهایی اثبات نبود جریان واقعی یا سلامت کامل کنتور نیست. اطلاعات سامانه هوشمند گاز باید همراه با وضعیت ارتباط، کیفیت داده و محدودیت حسگر تفسیر شوند.

چک‌لیست انتخاب و خرید کنتور گاز شهری

در خرید کنتور گاز G2.5 یا کنتور G4، ابتدا بیشترین و کمترین دبی طراحی را مستند کنید؛ سپس مقادیر Qmin، Qt و Qmax مدل مشخص را از اسناد سازنده بخوانید. کلاس دقت، محدوده فشار و دما، افت فشار، نوع اتصال، شرایط نصب، تأییدیه‌های معتبر و خدمات پس از فروش نیز باید بررسی شوند. اگر ارتباط از راه دور لازم است، پروتکل، امنیت داده، عمر باتری و سازگاری با سامانه دریافت اطلاعات را مستقل از مشخصات مترولوژیک ارزیابی کنید.

نقش تولیدکننده و بهره‌بردار در کیفیت اندازه‌گیری

تولیدکننده مسئول ارائه مشخصات فنی روشن و مدارک آزمون مربوط به محصول است؛ طراح و بهره‌بردار نیز مسئول انتخاب درست، نصب مطابق ضوابط و نگهداری در محدوده مجاز هستند. شرکت کنترل گاز اکباتان به‌عنوان فعال حوزه تجهیزات اندازه‌گیری گاز می‌تواند درباره ویژگی‌های مدل‌های واقعی خود اطلاع‌رسانی کند، اما این مقاله ادعای عدد عملکرد، گواهی خاص یا نتیجه آزمون برای هیچ مدل اکباتان ندارد.

جمع‌بندی

سه پارامتر Qmin، Qt و Qmax سه نقطه از یک بحث بزرگ‌ترند: آیا کنتور در تمام محدوده مصرف مورد انتظار، با دقت قابل قبول و شرایط نصب صحیح کار می‌کند؟ مقایسه G2.5 با G4 تنها زمانی معنی‌دار است که داده‌های واقعی مدل، منحنی خطا، کلاس دقت و بار مصرف در دست باشد. اندازه‌گیری معتبر از انتخاب درست آغاز می‌شود و با آزمون ردیابی‌پذیر، نصب صحیح و نگهداری اصولی ادامه می‌یابد.

منابع و دامنه استناد

منبع ۱: OIML R 137-1&2:2012، Gas meters، تعاریف Qmin/Qt/Qmax و الزامات اندازه‌شناختی: https://www.oiml.org/en/files/pdf_r/r137-1-2-e12.pdf

منبع ۲: EN 1359:2017، Gas meters — Diaphragm gas meters، دامنه کاربرد و الزامات آزمون کنتور دیافراگمی: https://www.sis.se/en/produkter/construction-materials-and-building/installations-in-buildings/gas-supply-systems/ss-en-13592017/

این منابع برای توضیح اصول فنی استفاده شده‌اند، نه برای اثبات تأییدیه محصول یا الزام حقوقی خاص در ایران.
